Formule de la célérité de l’onde acoustique

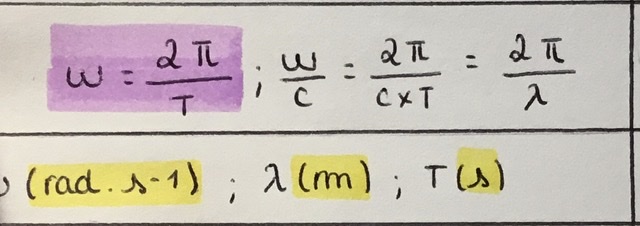

Formule de la fréquence angulaire de l‘onde acoustique

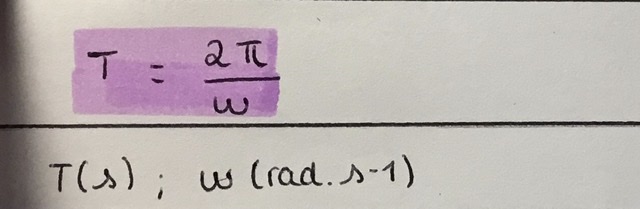

Formule de la période T de l’onde acoustique

Formule de la fréquence de l’onde sonore

Formule de la longueur d’onde acoustique

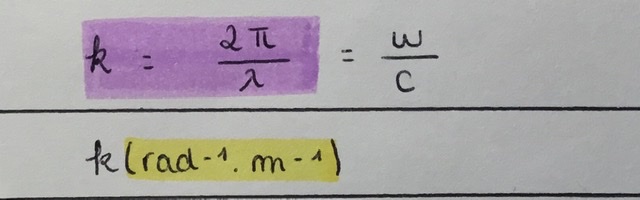

Formule du nombre d’onde acoustique

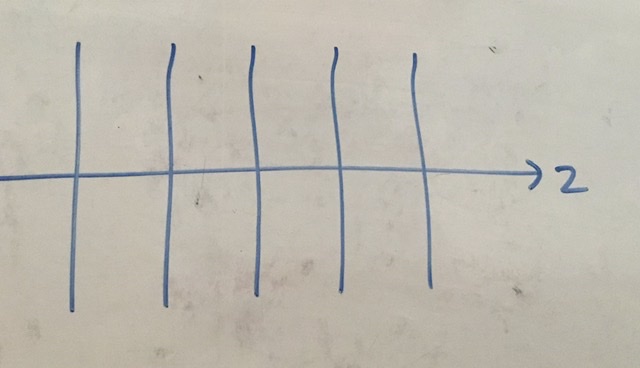

Equation de l’onde acoustique selon le temps et la position

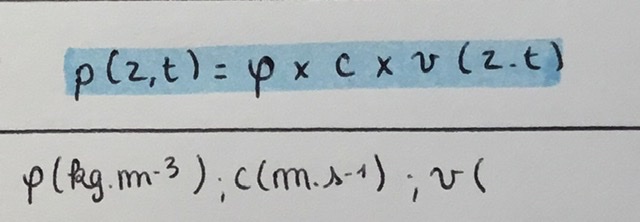

Formule de la variation de pression locale selon Z

Formule de la variation de pression locale (sans Z)

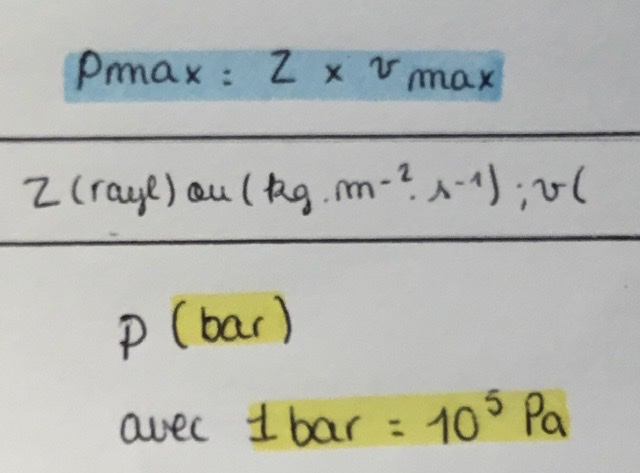

Formule de la pression maximale exercée par l’onde, selon Z (impédance acoustique)

Formule de la pression maximale exercée par l’onde sans Z

Formule de l’impédance acoustique Z

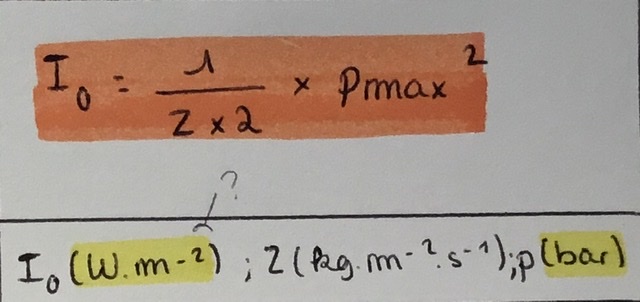

Formule de l’intensité acoustique initiale

Formule de l’intensité acoustique selon l’absorption

Formules du Niveau d’Absorption acoustique en dB

Formule de la réflexion R (en cas de plan normal)

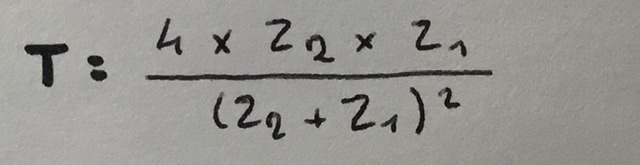

Formule de la Transmission T (en cas de plan normal)

Formule utilisée pour calculer d et dmax avec le principe du sonar

Quelles sont les 3 caractéristiques principales des ondes acoustiques

• Se propage dans un milieu élastique
• N’engendre pas de déplacement de matière
• Onde mécanique, sonore, de pression

Intervalles de Fréquence des Sons, des Ulstrasons, des Hypersons

Sons : 20 Hz à 20 kHz

Ultrasons : 20 kHz à 200 MHz

Hypersons : Au delà de 200 MHz

Une zone de resserrement des particules représente-elle une variation de pression positive ou négative ?

Zone de variation de pression positive.

Qu’est-ce qu’une interface ?

C’est le lieu de séparation entre deux milieux d’impédance acoustique Z différents.

Comment se manifeste l’absorption sur l’écran de l’échographe ?

Par un assombrissement progressif vers le bas de l’écran. Cela se corrige par amplification

Quand le phénomène de diffusion a-t-il lieu ?

Lorsque la taille de la cible est trop petit par rapport à la longueur d’onde du signal

Quel est le résultat de la diffusion ? Pourquoi ?

L‘Écho de ces diffusions a un aspect granuleux. Les rayons diffusé ont interagit entre eux. C’est ce qui définira un organe homogène

Comment obtient-on l’image echographique ?

Par juxtaposition (parallèle) des des tirs d’ondes ultrasonores. Les tirs envoyés avec un angle normal à la surface du tissu formeront un écho.

Composition du cristal piezo électrique

Aujourd’hui : céramique synthétique et zirconate de plomb (PZT)

Sinon : Quartz, céramique

Que représente k ? Comment va t-il être présenté dans un énoncé  ?

Quelle différence avec alpha ?

C’est la constante d’attenuation. En gros, c’est l’absorption. On dira « l’absorption de l’US dans les tissus est de... ».

Alpha est le coefficient d’atténuation. Donc c’est k (l’absorption) multiplié par la fréquence F
